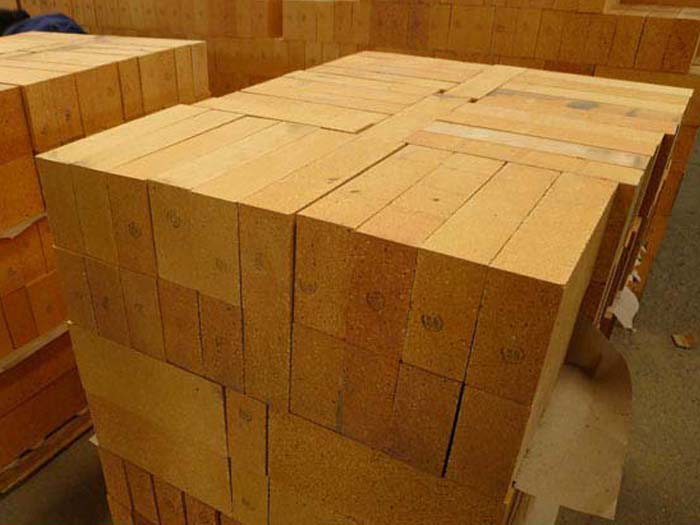

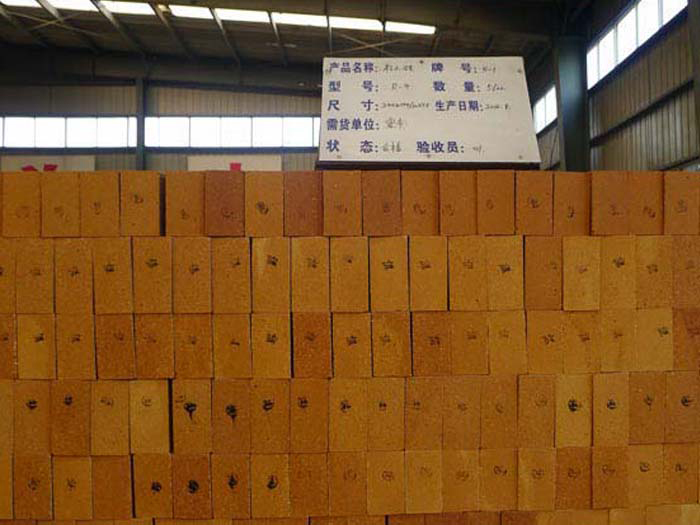

粘土耐火磚23011365所代表的意思是T-3標(biāo)準(zhǔn)粘土耐火磚，23011365表示磚的尺寸，此外還有很多的通用型粘土耐火磚尺寸和一些異型磚的尺寸，這就需要根據(jù)需方圖紙來定做。

粘土磚屬于弱酸性耐火制品，能抵抗酸性熔渣和酸性氣體的侵蝕，對堿性物質(zhì)的抵抗能力稍差。粘土磚的熱性能好，耐急冷急熱。

耐火材料的生產(chǎn)工藝方法

根據(jù)制品的致密程度和外形不同，耐火材料的生產(chǎn)工藝方法主要有燒結(jié)法、熔鑄法、熔融噴吹法和非燒成法四種。

(1) 燒結(jié)法

燒結(jié)法是將部分原料預(yù)燒成熟料、破碎和篩分，再按一定配比與生料混合，經(jīng)過成型、干燥和燒成。原料預(yù)燒的目的是將其中的水分、有機(jī)雜質(zhì)、硫酸鹽類分解的氣體燒除，以減少制品的燒成收縮，保證制品外形尺寸的準(zhǔn)確性。原料在破碎和研磨后還需要經(jīng)過篩分，因?yàn)榕髁嫌刹煌６鹊姆哿线M(jìn)行級配，可以保證緊密堆積而獲得致密的坯體。為了使各種生料和熟料的成分和顆粒均勻化，要進(jìn)行混煉，同時加入結(jié)合劑，以增強(qiáng)坯料結(jié)合強(qiáng)度。如硅酸鋁質(zhì)坯料加入結(jié)合粘土，鎂質(zhì)坯料加入亞硫酸紙漿廢液，硅質(zhì)坯料加入石灰乳等。根據(jù)坯料含水量的多少，可以采用半干法成型(約含5%水分)、可塑法成型(約含 15%水分)和注漿法成型(約含40%水分)。然后進(jìn)行干燥和燒成。

(2) 熔鑄法

熔鑄法是將原料經(jīng)過配料混勻和細(xì)磨等工序，再高溫熔化后直接澆鑄，經(jīng)冷卻結(jié)晶、退火成為制品。如熔鑄莫來石磚、剛玉磚和鎂磚等。它們的坯體致密，機(jī)械強(qiáng)度高、高溫結(jié)構(gòu)強(qiáng)度大，抗渣性好，使用范圍不斷在擴(kuò)大。

(3) 熔融噴吹法

熔融噴吹法是將配料熔化后，以高壓空氣或過熱蒸汽進(jìn)行噴吹，使之分散成纖維或空心球的方法。制品主要用作輕質(zhì)耐火、隔熱材料。此外，還可制成粉狀或粒狀不定形耐火材料，臨用時以焦油、瀝青、水泥、磷酸鹽、硫酸鹽或氯化鹽等結(jié)合劑膠結(jié)，不經(jīng)成型和燒結(jié)而直接使用。

(4) 非燒成法

非燒成法是二十世紀(jì)以來出現(xiàn)的一種完全不需燒成、能耗小的不定形耐火材料生產(chǎn)制備工藝。非燒成耐火材料采用粒狀、粉末耐火原料和合適的結(jié)合劑經(jīng)不燒成而成型。
